  5. 50元有找!自製USB垂直90度轉接頭

50元有找!自製USB垂直90度轉接頭

2010/07/05

梅問題-50元有找!自製USB垂直接頭

  上一篇中分享了,利用無線USB傳輸,自製了Nikon無線傳輸設備,雖然看起來蠻小巧的,但可發現到接收器部分,由於是橫接所以旁邊需要較多點的空間,且在旁走動時還蠻容易去碰觸到,因此梅干便逛遍了光華商場,看是否有90度L型的USB接頭,這樣就可把接收器立起來,就不用擔心去碰到的問題,真是殘念XD~都找沒有,卻無意在亞馬遜看到,但一個含運與關稅加一加要一千多,這時只好自已DIY了,於是還是良興最好,梅干又去買了點材料自已加工一下,哈~只要50元就可搞定,省好大呀!有興趣的朋友也一塊來看看吧!

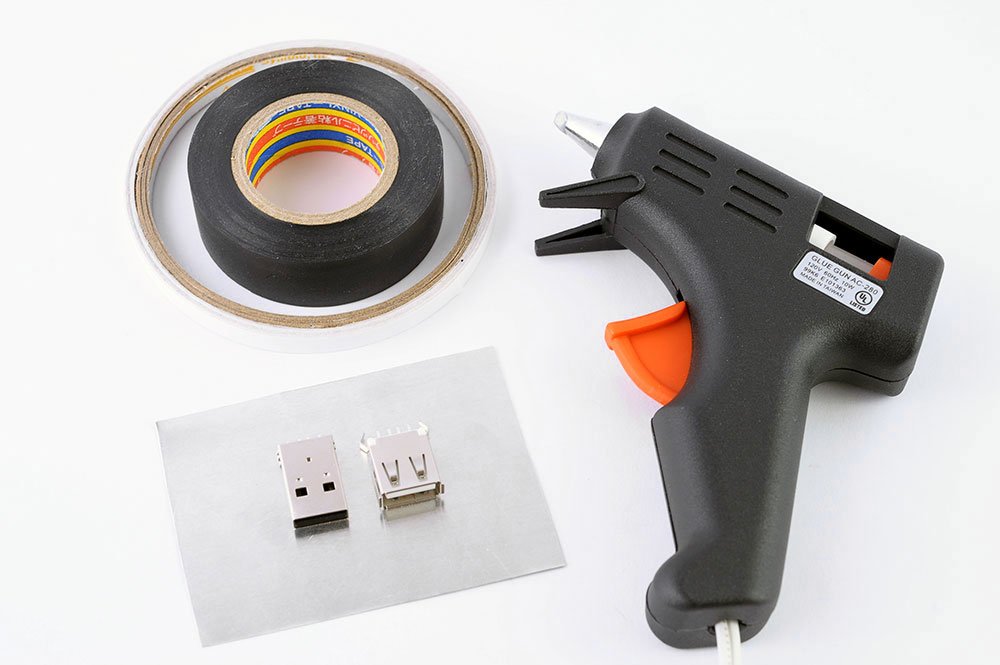

準備材料:

1.USB公頭
2.USB母頭
3.黑色霧面電火布
4.雙面膠
5.鋁片
6.熱熔槍


Step1
先來看一下USB的基本構造,可看到左右為電源中間為資料傳輸。
梅問題-50元有找!自製USB垂直接頭


Step2
接下來先用電火布將,將母頭接腳的轉角貼起來。
梅問題-50元有找!自製USB垂直接頭


Step3
這後把公頭USB卡上去,並將母頭的針腳向下褶,接著再利用焊槍將二個焊在一起。
梅問題-50元有找!自製USB垂直接頭


Step4
完成後再利用熱熔槍將轉角缺口黏起來。
梅問題-50元有找!自製USB垂直接頭


Step5
黏起來後,再裁切鋁片,褶成L型並貼上雙面膠,黏貼在USB接頭上。
梅問題-50元有找!自製USB垂直接頭


Step6
接著再用黑色電火布,將USB接頭包起來。
梅問題-50元有找!自製USB垂直接頭


Step7
完成後把NB拿出來測試一下吧!哈!立體起來啦~超省空間也不會擔心去碰到。
梅問題-50元有找!自製USB垂直接頭


  簡單吧!只要買二個USB接頭,再把四隻針焊一焊就ok啦!雖然說沒辦法讓它躺平,但也還好整體很小,收納還不成問題,且超省錢滴啦!但在焊接時要注意到,正負極要焊對,否則接到電腦上會出現電源爆衝的警告訊息喔!
